【MIT 6.S081】Lab5: Copy on-write

更新于 分类于 阅读次数： 本文字数： 10k 阅读时长 ≈ 9 分钟

MIT 6.S081的Lab 5: Copy-on-Write Fork for xv6题解

前置

内核可以通过将 PTE 标记为无效或只读来截获内存引用，导致页面错误， 并且可以通过修改 PTE 来更改地址的含义。

为优化内存，比如父进程fork后复制可能需大量时间，但子进程不一定用，很可能浪费了，只有在父/子进程需要写内容时才需要各自一个单独的page，否则都可以共享。

COW fork（） 只为子项创建一个分页表，为用户提供 PTE 指向父级物理页的内存，标记父子的PTE只读。因需要写page fault时，内核复制并分配新page，标记为可写。物理页面需要引用计数，没有引用时才可释放。

要求

实现copy-on-write fork。

计划：

  • 修改kernel/vm.c中的uvmcopy使其不分配新物理内存而是映射到原本的页表。
  • 修改kernel/trap.c中的usertrap使其识别page fault，用kalloc分配新内存，复制page，设PTE可写。
  • 在kalloc时更新引用计数， kfree() 将page放在free list中但只有引用计数为0才正式释放。可以将这些计数放在一个固定大小的数组里，找一个方法让page能找到数组下标，比如模数，give the array a number of elements equal to highest physical address of any page placed on the free list by kinit() in kalloc.c.（没看懂？）
  • kernel/vm.c中的copyout也需要为引用计数修改。

提示：

  • PTE最后两位RSW保留给supervisor software（内核），将bit8标识为当前是一个copy-on-write page。
  • pagetable的很多define在 kernel/riscv.h
  • COW的page fault，如果没有内存可分配，进程应该kill了。

分析

fork后不分配直接映射

fork()调用uvmcopy复制page，在uvmcopy中首先删除父进程的可写位，并设置第8位（在riscv.h中define一个），之后分配内存的部分全部删掉，将映射mappages中的新内存mem改成已有的pa就行了。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
// kernel/riscv.h
#define PTE_C (1L << 7)

// kernel/vm.c
int
uvmcopy(pagetable_t old, pagetable_t new, uint64 sz)
{
  ...
  for(i = 0; i < sz; i += PGSIZE){
    ...
    pa = PTE2PA(*pte);
    // modify father
    *pte = *pte&(~PTE_W)|PTE_C;
    flags = PTE_FLAGS(*pte);
    // if((mem = kalloc()) == 0)
    //   goto err;
    // memmove(mem, (char*)pa, PGSIZE);
    // if(mappages(new, i, PGSIZE, (uint64)mem, flags) != 0){
    if(mappages(new, i, PGSIZE, pa, flags) != 0){
      // kfree(mem);
      goto err;
    }
    // 这里在引用计数设计后补上
    addref((void *)pa);
  }
  ...
}

识别page fault

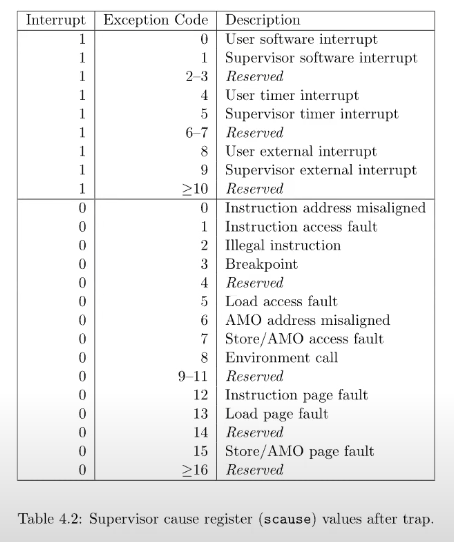

在usertrap中增加page fault的处理，根据文档：

应当是在r_scause() == 15 时是因为page fault而trap的（其他的page fault不是复制这些操作），所以在这里复制原映射的page给当前进程，注意判断是否是COW的page fault，剩下就是普通的复制页面，可参考原本的uvmcopy：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
if(r_scause() == 15) {
    uint64 va = PGROUNDDOWN(r_stval());
    if(va >= MAXVA || va > p->sz)
      goto err;
    pte_t *pte;
    pte = walk(p->pagetable, va, 0);
    if(pte && (*pte & PTE_C)) {
      char *mem;
      if((mem = kalloc()) == 0)
        goto err;
      memset(mem, 0, PGSIZE);
      uint64 pa = walkaddr(p->pagetable, va);
      if(pa == 0)
        goto err;
      memmove(mem, (char*)pa, PGSIZE);
      int flags = PTE_FLAGS(*pte);
      // write and not COW
      flags = (flags | PTE_W) & (~PTE_C);
      if(mappages(p->pagetable, va, PGSIZE, (uint64)mem, flags) != 0){
        printf("usertrap: COW can't map new page");
        kfree(mem);
        goto err;
      }
      kfree((void* )pa);
    } else {
      printf("usertrap: not COW page fault");
      err:
        p->killed = 1;
        goto end;
    }
  }
...
  end:
  if(p->killed)
    exit(-1);
...

引用计数的设计

剩下的部分是关于引用计数的，设计要非常精巧（/(ㄒoㄒ)/~~）。

注意这里涉及到可能多个进程改一个引用计数，要加锁，至于数组的大小，从kinit找到了一些奇怪的define的数，点进去发现kernel/memlayout.h中有这样一段：

1
2
3
4
5
// the kernel expects there to be RAM
// for use by the kernel and user pages
// from physical address 0x80000000 to PHYSTOP.
#define KERNBASE 0x80000000L
#define PHYSTOP (KERNBASE + 128*1024*1024)

所以页表的个数就是128*1024*1024/PGSIZE，index就是第几块，(位置-KERNBASE)/PGSIZE就可算：

1
2
3
4
5
6
7
8
9
10
11
12
struct page_ref{
  struct spinlock lock;
  int num;
};

#define PGNUM 128*1024*1024/PGSIZE
struct page_ref page_ref[PGNUM];
int
getrefindex(void *pa)
{
  return ((uint64)pa-KERNBASE)/PGSIZE;
}

在freerange中一起初始化，注意kfree了所以计数先设为1：

1
2
3
4
5
6
7
8
9
10
11
void
freerange(void *pa_start, void *pa_end)
{
  char *p;
  p = (char*)PGROUNDUP((uint64)pa_start);
  for(; p + PGSIZE <= (char*)pa_end; p += PGSIZE) {
    initlock(&(page_ref[getrefindex((void *)p)].lock), "page_ref");
    page_ref[getrefindex(p)].num = 1;
    kfree(p);
  }
}

写一个加引用计数和设置引用计数为1的函数，不需要写减法因为减的时候可能涉及到释放内存，有并行的风险（先减再读，两步必须在一个锁里）：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
void
addref(void *pa)
{
  uint64 index = getrefindex(pa);
  acquire(&page_ref[index].lock);
  page_ref[index].num++;
  release(&page_ref[index].lock);
}
void
setref(void *pa)
{
  uint64 index = getrefindex(pa);
  acquire(&page_ref[index].lock);
  page_ref[index].num = 1;
  release(&page_ref[index].lock);
}

先改kalloc，在分配过内存后调用一个上述updateref即可：

1
2
3
4
5
6
7
8
9
10
void *
kalloc(void)
{
  ...
  if(r) {
    memset((char*)r, 5, PGSIZE); // fill with junk
    setref((void*)r);
  }
  return (void*)r;
}

再改kfree，计数减少前先检验是否已经为0（报panic），之后加锁，修改后检查计数值，如果为0则按原来代码释放内存，最后释放锁。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
void
kfree(void *pa)
{
  struct run *r;

  if(((uint64)pa % PGSIZE) != 0 || (char*)pa < end || (uint64)pa >= PHYSTOP)
    panic("kfree");

  uint64 index = getrefindex(pa);
  acquire(&page_ref[index].lock);
  page_ref[index].num--;
  if(page_ref[index].num == 0) {
    // Fill with junk to catch dangling refs.
    memset(pa, 1, PGSIZE);

    r = (struct run*)pa;

    acquire(&kmem.lock);
    r->next = kmem.freelist;
    kmem.freelist = r;
    release(&kmem.lock);
  }
  release(&page_ref[index].lock);
}

这里有个细节，是在读网上的博客看到的，如果引用计数的减少写在kfree里是最方便的，因为原本的代码中kfree包括了映射变更后的释放，如果引用计数减少写在每个映射改动的地方会很多很麻烦。

内核态的COW

内核态复制页面COW在copyout中，与usertrap基本一致：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
int
copyout(pagetable_t pagetable, uint64 dstva, char *src, uint64 len)
{
  uint64 n, va0, pa0;
  pte_t *pte;
  while(len > 0){
    va0 = PGROUNDDOWN(dstva);
    if(va0 >= MAXVA)
      return -1;
    pte = walk(pagetable, va0, 0);
    if(pte && (*pte & PTE_C)) {
      char *mem;
      if((mem = kalloc()) == 0) {
        printf("copyout: kalloc failed\n");
        return -1;
      }
      memset(mem, 0, sizeof(mem));
      uint64 pa = walkaddr(pagetable, va0);
      if(pa) {
        memmove(mem, (char*)pa, PGSIZE);
        int flags = PTE_FLAGS(*pte);
        // write and not COW
        flags = (flags | PTE_W) & (~PTE_C);
        if(mappages(pagetable, va0, PGSIZE, (uint64)mem, flags) != 0){
          printf("copyout: COW can't map new page");
          kfree(mem);
          return -1;
        }
        kfree((void*)pa);
      }
    }

    pa0 = walkaddr(pagetable, va0);
    if(pa0 == 0)
      return -1;
    n = PGSIZE - (dstva - va0);
    if(n > len)
      n = len;
    memmove((void *)(pa0 + (dstva - va0)), src, n);

    len -= n;
    src += n;
    dstva = va0 + PGSIZE;
  }
  return 0;
}

函数定义补充

使用的函数添加到kernel/def.h：

1
2
3
4
5
6
7
// kalloc.c
...
void            addref(void *);
...
// vm.c
...
pte_t *         walk(pagetable_t, uint64, int);

重复映射判断的修改

上面代码写完如果直接跑会报panic: mappages: remap，因为重复映射时原本会报错，但现在如果发现page有标记PTE_C就可以不报错，在mappages()中修改：

1
2
3
4
5
6
7
8
int
mappages(pagetable_t pagetable, uint64 va, uint64 size, uint64 pa, int perm)
{
  ...
    if((*pte & PTE_C) == 0 && (*pte & PTE_V))
      panic("mappages: remap");
  ...
}

实现

以下文件都在kernel中，所以不写一级目录了。

def.h：

1
2
3
4
5
6
7
// kalloc.c
...
void            addref(void *);
...
// vm.c
...
pte_t *         walk(pagetable_t, uint64, int);

kalloc.c

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
struct page_ref{
  struct spinlock lock;
  int num;
};

#define PGNUM 128*1024*1024/PGSIZE
struct page_ref page_ref[PGNUM];
uint64
getrefindex(void *pa)
{
  return ((uint64)pa-KERNBASE)/PGSIZE;
}

void
addref(void *pa)
{
  uint64 index = getrefindex(pa);
  acquire(&page_ref[index].lock);
  page_ref[index].num++;
  release(&page_ref[index].lock);
}
void
setref(void *pa)
{
  uint64 index = getrefindex(pa);
  acquire(&page_ref[index].lock);
  page_ref[index].num = 1;
  release(&page_ref[index].lock);
}
...
void
freerange(void *pa_start, void *pa_end)
{
  char *p;
  p = (char*)PGROUNDUP((uint64)pa_start);
  for(; p + PGSIZE <= (char*)pa_end; p += PGSIZE) {
    initlock(&(page_ref[getrefindex((void *)p)].lock), "page_ref");
    page_ref[getrefindex(p)].num = 1;
    kfree(p);
  }
}
...
void
kfree(void *pa)
{
  struct run *r;

  if(((uint64)pa % PGSIZE) != 0 || (char*)pa < end || (uint64)pa >= PHYSTOP)
    panic("kfree");

  uint64 index = getrefindex(pa);
  acquire(&page_ref[index].lock);
  page_ref[index].num--;
  if(page_ref[index].num == 0) {
    // Fill with junk to catch dangling refs.
    memset(pa, 1, PGSIZE);

    r = (struct run*)pa;

    acquire(&kmem.lock);
    r->next = kmem.freelist;
    kmem.freelist = r;
    release(&kmem.lock);
  }
  release(&page_ref[index].lock);
}
void *
kalloc(void)
{
  struct run *r;

  acquire(&kmem.lock);
  r = kmem.freelist;
  if(r)
    kmem.freelist = r->next;
  release(&kmem.lock);

  if(r) {
    memset((char*)r, 5, PGSIZE); // fill with junk
    setref((void*)r);
  }
  return (void*)r;
}

riscv.h

1
#define PTE_C (1L << 7)

trap.c

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
...
else if(r_scause() == 15) {
    uint64 va = PGROUNDDOWN(r_stval());
    if(va >= MAXVA || va > p->sz)
      goto err;
    pte_t *pte;
    pte = walk(p->pagetable, va, 0);
    if(pte && (*pte & PTE_C)) {
      char *mem;
      if((mem = kalloc()) == 0)
        goto err;
      uint64 pa = walkaddr(p->pagetable, va);
      if(pa == 0)
        goto err;
      memmove(mem, (char*)pa, PGSIZE);
      int flags = PTE_FLAGS(*pte);
      // write and not COW
      flags = (flags | PTE_W) & (~PTE_C);
      if(mappages(p->pagetable, va, PGSIZE, (uint64)mem, flags) != 0){
        printf("usertrap: COW can't map new page");
        kfree(mem);
        goto err;
      }
      kfree((void* )pa);
    } else {
      printf("usertrap: not COW page fault");
      err:
        p->killed = 1;
        goto end;
    }
  } else if((which_dev = devintr()) != 0){
    // ok
  } else {
    printf("usertrap(): unexpected scause %p pid=%d\n", r_scause(), p->pid);
    printf("            sepc=%p stval=%p\n", r_sepc(), r_stval());
    p->killed = 1;
  }
  end:
  if(p->killed)
    exit(-1);
...

vm.c

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
int
mappages(pagetable_t pagetable, uint64 va, uint64 size, uint64 pa, int perm)
{
  ...
    if((*pte & PTE_C) == 0 && (*pte & PTE_V))
      panic("mappages: remap");
  ...
}
int
uvmcopy(pagetable_t old, pagetable_t new, uint64 sz)
{
  pte_t *pte;
  uint64 pa, i;
  uint flags;

  for(i = 0; i < sz; i += PGSIZE){
    if((pte = walk(old, i, 0)) == 0)
      panic("uvmcopy: pte should exist");
    if((*pte & PTE_V) == 0)
      panic("uvmcopy: page not present");
    pa = PTE2PA(*pte);
    // modify father
    *pte = (*pte & (~PTE_W)) | PTE_C;
    flags = PTE_FLAGS(*pte);
    if(mappages(new, i, PGSIZE, (uint64)pa, flags) != 0){
      goto err;
    }
    addref((void *)pa);
  }
  return 0;

 err:
  uvmunmap(new, 0, i / PGSIZE, 1);
  return -1;
}
int
copyout(pagetable_t pagetable, uint64 dstva, char *src, uint64 len)
{
  uint64 n, va0, pa0;
  pte_t *pte;
  while(len > 0){
    va0 = PGROUNDDOWN(dstva);
    if(va0 >= MAXVA)
      return -1;
    pte = walk(pagetable, va0, 0);
    if(pte && (*pte & PTE_C)) {
      char *mem;
      if((mem = kalloc()) == 0) {
        printf("copyout: kalloc failed\n");
        return -1;
      }
      uint64 pa = walkaddr(pagetable, va0);
      if(pa) {
        memmove(mem, (char*)pa, PGSIZE);
        int flags = PTE_FLAGS(*pte);
        // write and not COW
        flags = (flags | PTE_W) & (~PTE_C);
        if(mappages(pagetable, va0, PGSIZE, (uint64)mem, flags) != 0){
          printf("copyout: COW can't map new page");
          kfree(mem);
          return -1;
        }
        kfree((void*)pa);
      }
    }

    pa0 = walkaddr(pagetable, va0);
    if(pa0 == 0)
      return -1;
    n = PGSIZE - (dstva - va0);
    if(n > len)
      n = len;
    memmove((void *)(pa0 + (dstva - va0)), src, n);

    len -= n;
    src += n;
    dstva = va0 + PGSIZE;
  }
  return 0;
}

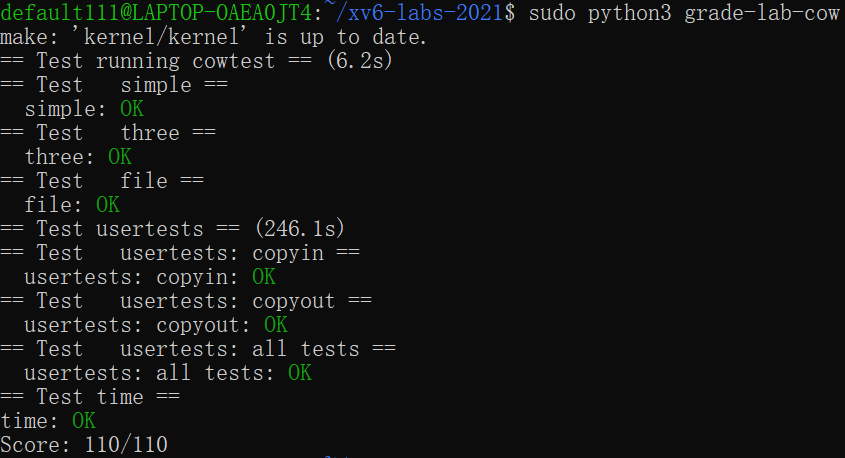

测试

记得加一个time.txt的文件记录时间。

1
sudo python3 grade-lab-cow
