【MIT 6.S081】Lab4: Traps

更新于 分类于 阅读次数： 本文字数： 9.2k 阅读时长 ≈ 8 分钟

MIT 6.S081的Lab4: Traps题解

RISC-V assembly (easy)

  • 目标：认识RISC-V的汇编代码
  • 方法：执行make fs.img 编译，在user文件夹中找到call.c 的汇编文件call.asm

问题一

Which registers contain arguments to functions? For example, which register holds 13 in main’s call to printf?

即函数的参数存放在哪些寄存器？例如，哪个寄存器存放了call.c的main函数中的参数13。

分析

1
2
3
printf("%d %d\n", f(8)+1, 13);
24:	4635                	li	a2,13
26:	45b1                	li	a1,12

可以看到，13这个参数放在了a2寄存器，f(8)+1已经被计算出来是12放在a1寄存器。

回想起很多年前（并不）的计组知识（学的是mips），那这个即存在大概是a0~a7

回答

a0~a7 ，a2

问题二

Where is the call to function f in the assembly code for main? Where is the call to g? (Hint: the compiler may inline functions.)

main函数里调用函数f读到代码在哪？g呢？（提示：编译器可能会将函数变成inline的）

分析

可以看到代码中并没有专门的跳转，所以是inline了。

答案

没有，编译器将其转成内联函数。

问题三

At what address is the function printf located?

printf函数的在哪？

分析

1
34:	600080e7          	jalr	1536(ra) # 630 <printf>

jalr是跳转，所以位置在1536(ra)，再往前找ra：

1
30:	00000097          	auipc	ra,0x0

auipc指令：将立即数左移12位加到PC上，这里立即数是0所以ra=pc=30。

则1536(ra)=0x600+0x30=0x630 。

答案

0x630

问题四

What value is in the register ra just after the jalr to printf in main?

main函数中跳转printf后的时刻ra值是多少？

查资料可知jalr指令将下一条指令的位置也就是pc+4赋给ra，所以应该是0x38。

问题五

Run the following code.

1
2
unsigned int i = 0x00646c72;
printf("H%x Wo%s", 57616, &i);

What is the output? Here’s an ASCII table that maps bytes to characters.

The output depends on that fact that the RISC-V is little-endian. If the RISC-V were instead big-endian what would you set i to in order to yield the same output? Would you need to change 57616 to a different value?

Here’s a description of little- and big-endian and a more whimsical description.

跑以下代码：

1
2
unsigned int i = 0x00646c72;
printf("H%x Wo%s", 57616, &i);

输出是什么？可以查ASCII对应表。输出取决于RISC-V是小端编址，如果它是大端编址，如何修改i得到相同输出？57616是否需要改？

分析

直接放到main.c的代码里去跑，输出结果是He110 World ，合理的。

因为%x输出57616 的十六进制数即E110。

而字符串输出按地址读，由于小端编址，最右作为字地址（计组应软件接口教材里的说法，着实抽象），就是从最右开始存完整的一个字（高位先存），则有地址从小到大：72 6c 64 00 ，对应ASCII查表得r l d \0 。

大端编址存储会是00 64 6c 72，为了输出一致，i=0x726c6400 即可。

答案

He110 World ，大端编址i=0x726c6400 ，57616不用改。

问题六

In the following code, what is going to be printed after 'y='? (note: the answer is not a specific value.) Why does this happen?

1
printf("x=%d y=%d", 3);

第二个参数，没有给寄存器正确的值，则如果函数调用第二个参数应当是当时寄存器a2中的值。

Backtrace (moderate)

要求

考虑到debug时经常需要查看到错误发生时之前的函数栈，在kernel/printf.c 中实现一个backtrace() 函数。

编译器在每个栈帧中放一个帧指针指向调用者的帧指针。

在sys_sleep中调用这个函数并运行bttest 验证，输出应是：

1
2
3
4
backtrace:
0x0000000080002cda
0x0000000080002bb6
0x0000000080002898

也许会有些许不同，但输入：

1
2
3
4
5
addr2line -e kernel/kernel
0x0000000080002de2
0x0000000080002f4a
0x0000000080002bfc
Ctrl-D

应该会看到：

1
2
3
kernel/sysproc.c:74
kernel/syscall.c:224
kernel/trap.c:85

提示：

  • 记得把函数加到kernel/defs.h中以便sys_sleep调用

  • GCC编译器将当前的帧指针存在s0中，在kernel/riscv.h 中加入以下函数：

    1
    2
    3
    4
    5
    6
    7
    static inline uint64
    r_fp()
    {
      uint64 x;
      asm volatile("mv %0, s0" : "=r" (x) );
      return x;
    }

    在backtrace()中可以利用这个读当前帧指针，这个函数用内联汇编读s0，

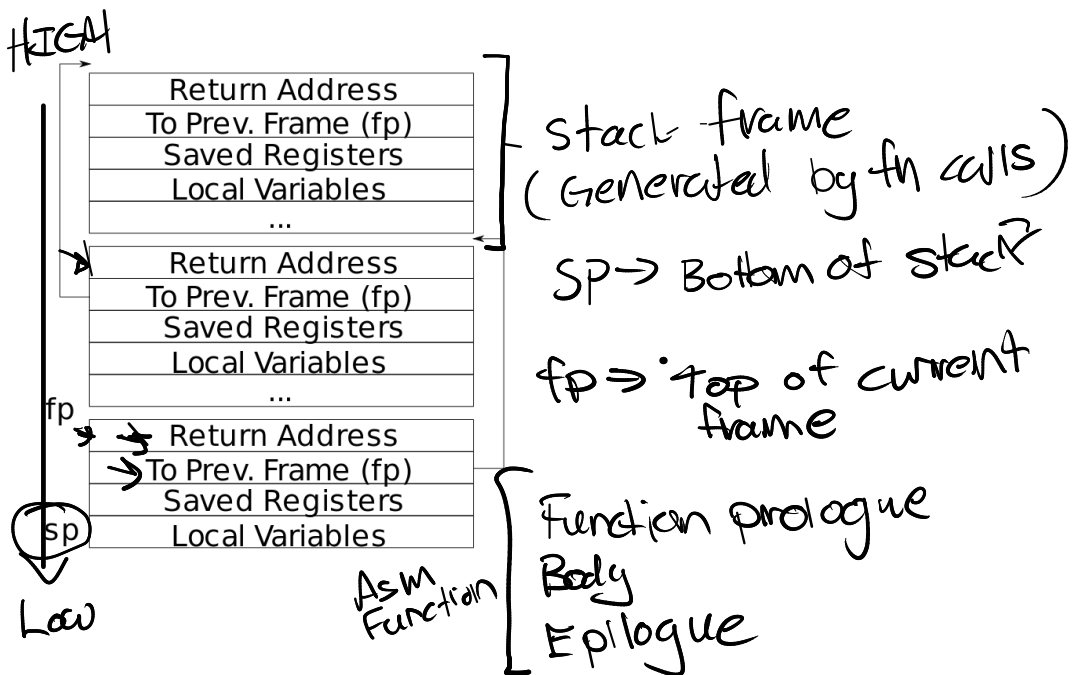

  • 栈帧如图，则return address在fp-8，调用者的栈帧在fp-16：

  • xv6给每个栈一个page，kernel/riscv.h中的PGROUNDDOWN(fp) and PGROUNDUP(fp)可以帮忙结束循环。

  • 成功后， 在kernel/printf.c 的panic 中调用该函数。

分析

题面写的很清楚了，关于栈帧的具体分类和内容可以看xv6手册，这里不做总结了。

fp-8 指向return address，所以*(fp-8)就是地址，但直接输出十六进制会有问题，所以再取一次变成**(fp-8)输出%p即可。

*(fp-16)指向调用者的fp的位置，所以fp迭代为**(fp-16)。

但是有一个细节，从题面给的r_fp()可以看出fp是uint64格式的，所以第一次*引用时要转一下uint64*（好坑）。

实现

在kernel/defs.h 中添加：

1
2
// printf.c
void            backtrace(void);

在kernel/riscv.h 中添加：

1
2
3
4
5
6
7
static inline uint64
r_fp()
{
  uint64 x;
  asm volatile("mv %0, s0" : "=r" (x) );
  return x;
}

在kernel/sysproc.c 中补充sys_sleep ：

1
2
3
4
5
6
7
uint64
sys_sleep(void)
{
...
    backtrace();
    return 0;
}

在kernel/printf.c中添加：

1
2
3
4
5
6
7
8
9
10
11
12
void
backtrace()
{
  printf("backtrace:\n");
  uint64 fp = r_fp();
  uint64 tp = PGROUNDUP(fp);
  while(fp < tp){
    // *(fp-8): return address
    printf("%p\n",*((uint64*)(fp-8)));
    fp = *((uint64*)(fp-16));
  }
}

测试

1
2
make qemu
$ bttest

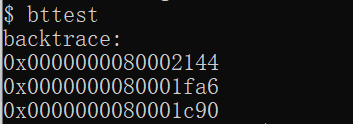

输出：

地址略有不同，提示给的方法exec fail了，所以直接运行了评价程序：

1
sudo python3 grade-lab-traps backtrace

通过：

按提示，测试完成后在kernel/printf.c 的panic 中添加：

1
2
3
4
5
6
7
8
void
panic(char *s)
{
  ...
  backtrace();
  for(;;)
    ;
}

Alarm (hard)

要求

为xv6加功能，在一个进程使用cpu时周期性提醒它。你需要实现一个用户中断/错误处理的初级形式，这与处理页表错误类似。

加一个新的系统调用sigalarm(interval, handler)，应用使用sigalarm(n, fn)时，每 n个CPU时间的ticks停止应用并调用fn函数，该函数返回时原应用继续。xv6的ticks取决于硬件计时器产生中断的频率。调用sigalarm(0, 0)时不再继续。

将user/alarmtest.c加入Makefile，sigalarm和sigreturn正确实现后才能编译通过。

alarmtest调用sigalarm(2, periodic)在test0，alarmtest的汇编代码在user/alarmtest.asm，也许可以帮助debug，正确时输出：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
$ alarmtest
test0 start
........alarm!
test0 passed
test1 start
...alarm!
..alarm!
...alarm!
..alarm!
...alarm!
..alarm!
...alarm!
..alarm!
...alarm!
..alarm!
test1 passed
test2 start
................alarm!
test2 passed
$ usertests
...
ALL TESTS PASSED
$

分析

完整代码见实现一节。

如果记忆不清晰了需要重新回顾一下【MIT 6.S081】Lab2: System Calls 中的许多内容。

test0: 调用处理函数

跟着提示走：

将 alarmtest.c 添加到Makefile中：

1
2
3
UPROGS=\
	...
	$U/_alarmtest\

将函数声明放到 user/user.h 中：

1
2
int sigalarm(int ticks, void (*handler)());
int sigreturn(void);

更新user/usys.pl、kernel/syscall.h、kernel/syscall.c，可见【MIT 6.S081】Lab2: System Calls 中的第一个实验，基本一致。

kernal/sysproc.c中的sys_sigreturn 函数现在只需返回0:

1
2
3
4
uint64 sys_sigreturn(void)
{
  return 0;
}

kernal/sysproc.c中的sys_sigreturn 函数需要将两个参数（ticks和函数指针，方法回顾Lab2）传给进程，同时进程也需要记录已经过了多少个ticks，类似Lab2操作kernel/proc.h中的proc结构体，并在kernel/proc.c中初始化：

1
2
3
4
5
6
7
8
// kernel/proc.h
struct proc {
  ...
  // alarm
  int interval;
  void (*handler)();
  int ticks;
};
1
2
3
4
5
6
7
8
9
10
11
// kernel/proc.c
static struct proc*
allocproc(void)
{
  ...
  // alarm
  p->interval = 0;
  p->handler = (void*)0;
  p->ticks = 0;
  return p;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
// kernel/sysproc.c
uint64 sys_sigalarm(void)
{
  int interval;
  if(argint(0, &interval) < 0)
    return -1;
  uint64 handler;
  if(argaddr(1, &handler) < 0)
    return -1;
  myproc()->interval = interval;
  myproc()->handler = (void*)handler;
  return 0;
}

硬件产生的中断在kernel/trap.c的 usertrap() 处理，则每次中断更新进程的ticks计数，如果到达周期则调用对应函数，提示在代码if(which_dev == 2) ...中处理，以及提醒注意需要调用函数的地址可能为0，则只能通过interval为0判断是否需要处理。

在usertrap()中注意到一行关键代码：

1
2
3
// sepc points to the ecall instruction,
// but we want to return to the next instruction.
p->trapframe->epc += 4;

这熟悉的下一条指令"PC=PC+4"，显然将p->handler传给p->trapframe->epc即可。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
// kernel/proc.c
void
usertrap(void)
{
  ...
  // give up the CPU if this is a timer interrupt.
  if(which_dev == 2) {
    if(p->interval != 0) {
      p->ticks++;
      if(p->ticks == p->interval) {
        p->trapframe->epc = (uint64)p->handler;
        p->ticks = 0;
      }
    }
  }
  yield();
  usertrapret();
}

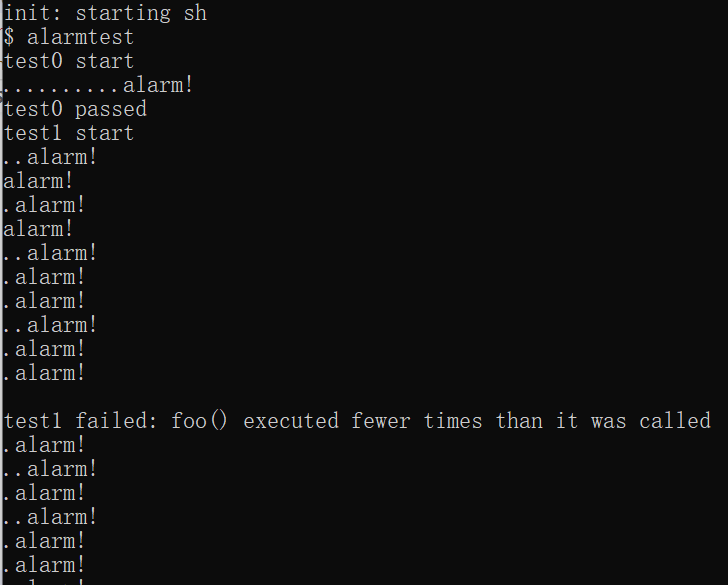

于是完成了第一部分，这时候运行$ alarmtest会crashed，但是既然文档说了不用管那就不用管。

test1/test2: 返回原来的执行位置

alarm要求结束时调用 sigreturn ，user/alarmtest.c中的periodic可做参考。

为了保存调用函数前的状态，需要保存寄存器现场，这里看了网上提示才恍然大悟，存trapframe就行了，用的是基本的memmove。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
// kernel/proc.c
void
usertrap(void)
{
  ...
  // give up the CPU if this is a timer interrupt.
  if(which_dev == 2) {
    if(p->interval != 0) {
      p->ticks++;
      if(p->ticks == p->interval) {
        // ra
        p->last_epc = p->trapframe->epc;
        // registers
        p->last_trapframe = (struct trapframe*)kalloc();
        memmove(p->last_trapframe,p->trapframe,PGSIZE);
        p->trapframe->epc = (uint64)p->handler;
        p->ticks = 0;
      }
    }
  }
  yield();
  usertrapret();
}
1
2
3
4
5
6
7
8
9
10
11
// kernel/sysproc.c
uint64 sys_sigreturn(void)
{
  struct proc* p = myproc();
  // ra
  p->trapframe->epc = p->last_epc;
  // registers
  memmove(p->trapframe,p->last_trapframe,PGSIZE);
  kfree(p->last_trapframe);
  return 0;
}

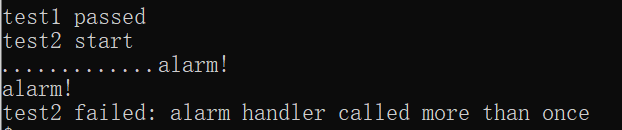

这时候test2出问题了，test2是要解决如果被调用的函数还没有返回但ticks到了，这时不要再次调用，进程加一个标志就可以了：

1
2
3
4
5
6
7
// kernel/proc.h
struct proc {
  ...
  // alarm
  ...
  int f_alive;
};
1
2
3
4
5
6
7
8
9
10
// kernel/proc.c
static struct proc*
allocproc(void)
{
  ...
  // alarm
  ...
  p->f_alive = 0;
  return p;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
// kernel/proc.c
void
usertrap(void)
{
  ...
  // give up the CPU if this is a timer interrupt.
  if(which_dev == 2) {
    if(p->interval != 0) {
      p->ticks++;
      if(p->ticks >= p->interval && !p->f_alive) {
        p->f_alive = 1;
        ...
      }
    }
  }
  ...
}
1
2
3
4
5
6
7
// kernel/sysproc.c
uint64 sys_sigreturn(void)
{
  ...
  p->f_alive = 0;
  return 0;
}

然后就能通过了！usertests一样也通过。

实现

Makefile：

1
2
3
UPROGS=\
	...
	$U/_alarmtest\

user/user.h ：

1
2
int sigalarm(int ticks, void (*handler)());
int sigreturn(void);

user/usys.pl：

1
2
3
...
entry("sigalarm");
entry("sigreturn");

kernel/syscall.h：

1
2
3
...
#define SYS_sigalarm 22
#define SYS_sigreturn 23

kernel/syscall.c：

1
2
3
4
5
6
7
8
9
...
extern uint64 sys_sigalarm(void);
extern uint64 sys_sigreturn(void);

static uint64 (*syscalls[])(void) = {
  ...
[SYS_sigalarm]    sys_sigalarm,
[SYS_sigreturn]   sys_sigreturn
};

kernal/sysproc.c：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
uint64 sys_sigalarm(void)
{
  int interval;
  if(argint(0, &interval) < 0)
    return -1;
  uint64 handler;
  if(argaddr(1, &handler) < 0)
    return -1;
  myproc()->interval = interval;
  myproc()->handler = (void*)handler;
  return 0;
}
uint64 sys_sigreturn(void)
{
  struct proc* p = myproc();
  // ra
  p->trapframe->epc = p->last_epc;
  // registers
  memmove(p->trapframe,p->last_trapframe,PGSIZE);
  kfree(p->last_trapframe);
  p->f_alive = 0;
  return 0;
}

kernel/proc.h：

1
2
3
4
5
6
7
8
9
10
struct proc {
  ...
  // alarm
  int interval;
  void (*handler)();
  int ticks;
  struct trapframe *last_trapframe;
  uint64 last_epc;
  int f_alive;
};

kernel/proc.c：

1
2
3
4
5
6
7
8
9
10
11
static struct proc*
allocproc(void)
{
  ...
  // alarm
  p->interval = 0;
  p->handler = (void*)0;
  p->ticks = 0;
  p->f_alive = 0;
  return p;
}

kernel/trap.c：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
void
usertrap(void)
{
  ...
  // give up the CPU if this is a timer interrupt.
  if(which_dev == 2) {
    if(p->interval != 0) {
      p->ticks++;
      if(p->ticks >= p->interval && !p->f_alive) {
        p->f_alive = 1;
        // ra
        p->last_epc = p->trapframe->epc;
        // registers
        p->last_trapframe = (struct trapframe*)kalloc();
        memmove(p->last_trapframe,p->trapframe,PGSIZE);
        p->trapframe->epc = (uint64)p->handler;
        p->ticks = 0;
      }
    }
  }
  yield();
  usertrapret();
}

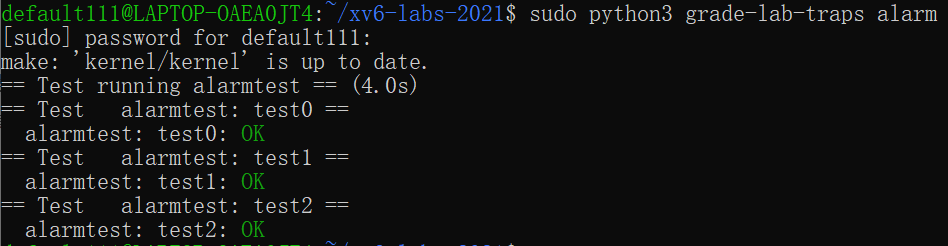

测试

1
sudo python3 grade-lab-traps alarm
